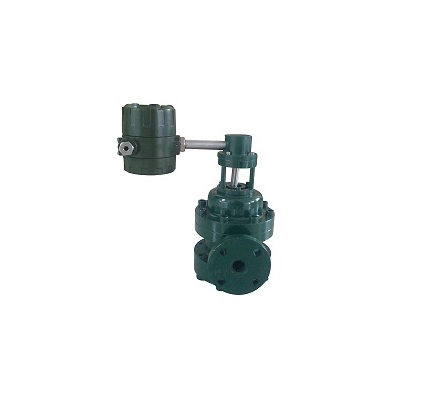

XD-LA齒輪流量計（圓齒輪流量計）
概述
是一種新型容積式流量計，也叫福達流量計，用于精密的連續或間斷的測量管道中液體
的流量或瞬間流量，適合于重油、聚乙烯醇、樹脂等粘度較高介質的流量測量，微小流量
即可準確計量。
工作原理與結構
流量計腔體內有一對互相嚙合的齒輪作為轉子，兩個齒輪與腔體可以分別構成一個固定的
體積，稱為標準容積、流量就是通過計算一定時間內來流通過標準容積的個數來計量。

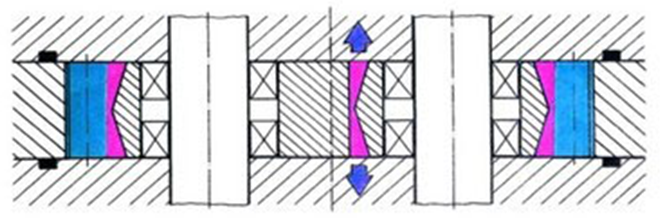

齒輪流量計結構原理圖
特點
l 流量測量與流體的流動狀態無關；
l 粘度愈大的介質，從齒輪和計量空間隙中泄漏出去的泄漏量愈小，因此被測介質的粘度愈大，泄漏誤差你愈小，對測量愈有利。
l 齒輪流量計計量精度高，適用于高粘度介質流量和測量，但不適用于含有固體顆粒的流體，需加裝過濾器。如介質中夾雜有氣體，也會引起測量誤差。
l 體積小、重量輕、運行時振動噪聲小，可測量粘度高達10000pa.s的流體。計量精度為0.5級、0.2級。測量范圍寬最高可達50：1
l 有通用型、高壓型、食品型等多種，適用于各種清潔液體的微小流量測量。
技術參數
（一） 儀表參數
| 型號 |
流量范圍m3/h |
壓力等級 mpa |
材質 |
連接 方式 |
介質粘度 Pa.s |
溫度 ℃ |
|
| 0.5級 |
0.2級 |
||||||
| LAⅠ |
0.010～0.50 |
0.05～0.25 |
1.6 2.5 4.0 6.3 10.0 25 42 |
碳鋼 304 316 |
內螺紋 |
0～10000 |
0～200 |
| LAⅡ |
0.020～1.00 |
0.080～0.60 |
|||||
| LAⅢ |
0.050～2.00 |
0.20～1.0 |
|||||
（二） 使用環境
溫度-20℃～+50℃ 濕度5%～95% 氣壓85kpa～106kpa
（三） 電氣指標
1. 供電：內電源3.6V鋰電池，功耗＜1mw；外電源12VDC～24VDC,功耗＜2w；
2. 輸出方式：脈沖、電流、RS485Mudbus 、Hart協議等；
外形尺寸
安裝方式
任意方向、前段無需直管段。如有雜質，需加裝過濾器
型號編碼
